P型自动反冲过滤器
上海P型自动反冲过滤器,天津P型自动反冲过滤器,湖北P型自动反冲过滤器,湖南P型自动反冲过滤器,四川P型自动反冲过滤器,成都P型自动反冲过滤器,广西P型自动反冲过滤器,江西P型自动反冲过滤器,成都P型自动反冲过滤器,江苏P型自动反冲过滤器,河南P型自动反冲过滤器,河北P型自动反冲过滤器....
详细说明

P型自动反冲过滤器

产品介绍

P型自动排污过滤器适用于各种供水系统,工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各种机械杂质,确保系统设备的安全可靠运行。

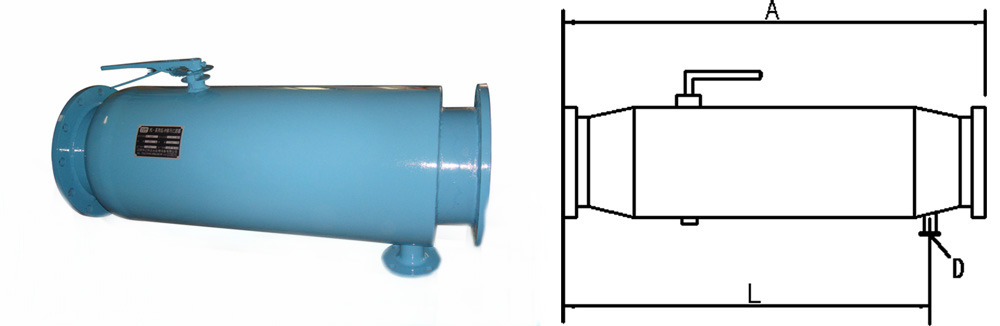

规格尺寸

规格型号

A
(mm)

L
(mm)

重量
(Kg)

进出口尺寸

D
(mm)

最大流量
(T/h)

mm

in

YL-2P

410

340

13

50

2

25

19

YL-2.5P

410

340

15

65

2.5

25

28

YL-3P

500

400

18

80

3

25

50

YL-4P

580

470

25

100

4

40

80

YL-5P

640

530

39

125

5

40

125

YL-6P

730

610

55

150

6

50

180

YL-8P

900

750

85

200

8

50

320

YL-10P

1050

900

120

250

10

50

490

YL-12P

1300

1100

150

300

12

65

710

YL-14P

1450

1250

220

350

14

65

970

YL-16P

1600

1350

280

400

16

65

1260

YL-18P

1800

1500

350

450

18

100

1590

YL-20P

2000

1650

420

500

20

100

1970

YL-24P

2200

1800

580

600

24

100

2850



结构与工作原理
    P型自动排污过滤器主要有优质碳钢筒体,特殊结构的不锈钢锲形滤网,蝶阀及排污装备所组成。当过滤器工作时,蝶阀处于开启状态,水流由入口进入过滤器,经过滤网过滤到出口。当过滤器需要排污时,关闭蝶阀,打开排污阀,水流经滤网前半段过滤,部分水流有出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作,无需停机。

技术参数

1、处理效果
※过滤精度:可根据用户需求选择
※过滤效率:80%~99%
※压力损失:≤0.015Mpa
2、进水水质
※工作压力:≤1.6Mpa
※工作温度:0℃~120℃
※工作环境温度:
-25℃~+50℃
※相对湿度:﹤95%
3、运行参数
※平均无故障工作时间:﹥60000小时
※设计寿命:20年

其他:工作压力、过滤精度及规格尺寸可按用户要求特殊制造,法兰连接尺寸按GB-9119.8-88
安装与使用
    P型自动排污过滤器宜水平或垂直安装,当垂直安装时,水流方向应该是自上而下,安装时应注意外壳上箭头方向必须与水流一致,正常运行时,蝶阀处于开启状态,当需要排污时,关闭蝶阀,打开排污阀直至排出水质变清为止。关闭排污阀,开启蝶阀,即完成排污过程,设备进入正常运行状态。
