产品中心
手摇刷式过滤器
上海手摇刷式过滤器,天津手摇刷式过滤器,湖南手摇刷式过滤器,河北手摇刷式过滤器,四川手摇刷式过滤器,重庆手摇刷式过滤器,辽宁手摇刷式过滤器,江苏手摇刷式过滤器,广西手摇刷式过滤器,重庆手摇刷式过滤器,河北手摇刷式过滤器,河南手摇刷式过滤器,成都手摇刷式过滤器.....
详细说明

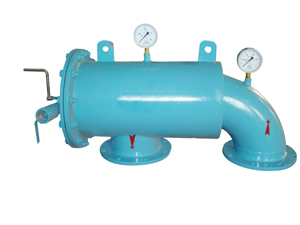

手摇刷式过滤器











产品介绍



 YL系列手摇式过滤器,构造为骨质猪鬓毛刷及不锈纲部件组成。该部件穿过过滤器盖,刷式装置安装在不锈纲滤网内部,过滤器盖外装一简便的手柄用于从滤网上刷除微颗粒再排出,刷洗过程中水流不中断。不必停机和拆卸过滤器清洗滤网,外壳为优质碳钢筒体。



技术参数
※工作压力:≤1.0MPa(超过此压力,请订货时注明)
※压损:≤0.015MPa
※工作温度:≤150℃
※过滤精度:d=1.2mm
其他:过滤精度及尺寸可按用户要求特殊订作,法兰连接尺寸按GB-9119.8-88。

选型方法
1.确定以下参数:最大工作流量或进出口管径DN、最高工作压力P、工作温度、过滤精度。
2.根据现场安装位置确定结构形式。
3.确定有关材料:过滤网材料、壳体材料。
4.确定过滤器型号。
安装与使用
     手摇刷式过滤器可水平或垂直安装,但应注意水流方向与外壳箭头方向应一致,垂直时要求水流方向是自上而下。当进出口压力压差达到0.04MPa时,需打开排污阀,人工轻轻转动手柄刷洗过滤网,直至排污口出水水质变清后停止刷洗和排污,整个排污过程系统可正常运行,无需停机。

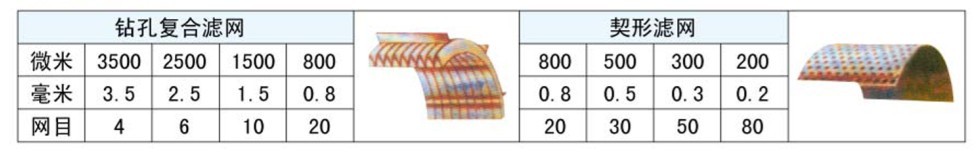

标准过滤等级

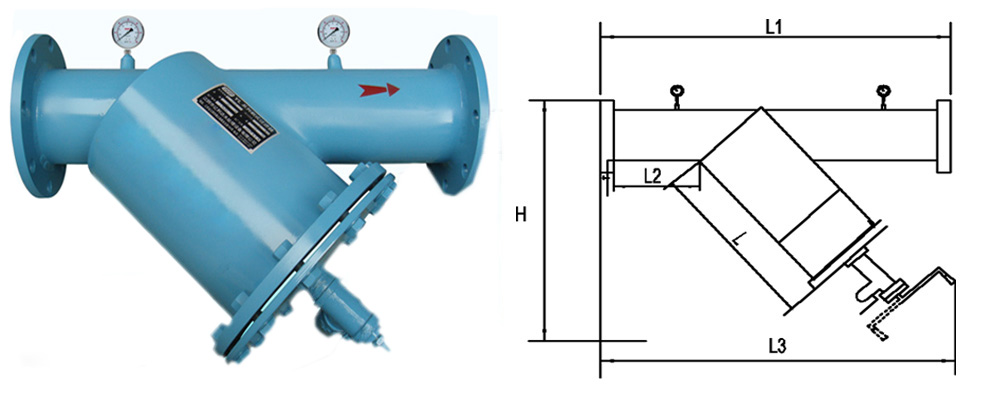

卧式手摇刷式过滤器技术性能表

型号规格
出入口径
网筒直径
Ø
L
L1
L2
L3
H
最大流量
  重量
mm
in
mm
mm
mm
mm
mm
mm
mm
(T/h)
(kg)
YL-2S
50
2
57
159
300
600
80
810
650
19
70
YL-3S
80
3
89
159
300
600
80
810
660
50
75
YL-4S
100
4
108
159
300
700
80
810
670
80
80
YL-5S
125
5
133
219
350
750
80
820
680
125
90
YL-6S
150
6
159
275
350
800
80
950
720
180
100
YL-8S
200
8
219
325
525
850
80
1050
850
320
120
YL-10S
250
10
273
377
650
900
80
1350
1050
490
150
YL-12S
300
12
325
426
700
950
100
1740
1360
710
260
YL-14S
350
14
377
478
820
1170
100
2350
1740
970
350

立式手摇刷式过滤器

型 号
进出口参数
排污口参数
  H
S1
S2
流量(T/h)
重量
(Kg)
mm
 in
D1
D2
  D3
YL-2Y
 50
2
Φ150
Φ240
Φ285
517
300
225
19
80
YL-2.5Y
65
2.5
Φ150
Φ240
Φ285
517
300
225
28
100
YL-3Y
80
3
Φ150
Φ240
Φ285
537
300
225
50
130
YL-4Y
100
4
Φ207
Φ295
Φ340
587
300
225
80
150
YL-5Y
125
5
Φ260
Φ350
Φ395
630
300
285
125
180
YL-6Y
150
6
Φ309
Φ400
Φ445
641
300
311
180
230
YL-8Y
200
8
Φ367
Φ460
Φ505
823
398
340
320
280
YL-10Y
250
10
Φ406
Φ515
Φ565
975
423
365
490
320
YL-12Y
300
12
Φ406
Φ515
Φ565
1000
438
365
710
380
YL-14Y
350
14
Φ460
Φ565
Φ615
1068
463
395
970
450

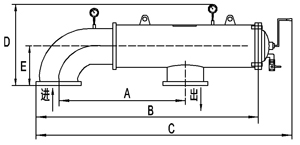

F型手摇刷式过滤器

F型表格

型号
  A
B
C
D
E
YLSF2
460
1190
1750
465
228
YLSF4
460
1210
1770
465
228
YLSF6
620
1740
2800
470
235
YLSF8
800
1840
2900
545
308
