产品中心

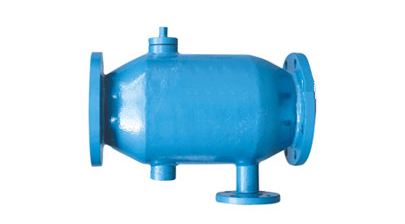

自动反冲洗水过滤器
名 称: 自动反冲洗水过滤器
型 号: ZPG-L.ZPG-I
口 径: DN40-DN1500
压 力: 1.6mpa
材 质: 铸钢、铸铁.不锈钢
详细说明

半自动反冲洗过器滤

安装与使用:EI型自动冲洗排污过滤器宜安装在直角弯管上,EII型自动排污过滤器宜水平或垂直安装,直通式当垂直安装时,水流方向应该是自上而下,安装时应注意外壳上箭头方向必须与水流方向一致,正常运行时,蝶阀处于开启状态,当需要排污时,关闭蝶阀,打开排污阀直至排出水质变清为止,开启蝶阀,即完成排污过程。可保泵阀使用延长寿命等优点。


ZPG形
自动反冲洗水过滤器
       ZPH-L型自动反冲洗排污过滤器宜安装在直角弯管上,ZPG-I型自动反冲洗排污过滤器宜水平或垂直安装,直通式当垂直安装时,水流方向应该是自上而下,安装时应注意外客上箭头方向必须与水流方向一致,正常运行时,蝶阀处于开启状态,当需要排污时,关闭蝶阀,打开排污阀直至排出水质变清为止,开启蝶阀,即完成排污过程。可保泵阀使用延长寿命等优点。
规格与型号
         ZPG-L型(直角式)自动排污过滤器
型号
L
A
B
C
D
排污口
(DN)
ZPG-L-40
320
170
80
226
90
15*
ZPG-L-50
350
185
90
244
100
15*
ZPG-L-65
380
200
100
270
120
20*
ZPG-L-80
445
230
110
310
140
25*
ZPG-L-100
536
265
160
365
130
32*
ZPG-L-125
624
315
190
440
200
40
ZPG-L-150
728
375
220
510
230
50
ZPG-L-200
884
500
260
670
280
65
ZPG-L-250
1120
625
310
830
330
80
ZPG-L-300
1310
750
350
1000
380
100
ZPG-L-350
1514
875
4100
1180
450
125
ZPG-L-400
1730
1000
470
1350
480
150
ZPG-L-450
1896
1125
510
1500
500
150
ZPG-L-500
2080
1250
550
1680
580
150
ZPG-L-600
2490
1500
650
2000
650
200
ZPG-L-700
2680
1600
680
2150
700
200
ZPG-L-800
2880
1750
700
2300
820
200
ZPG-L-900
3150
1850
800
2480
880
200
ZPG-L-1000
3370
2000
900
2675
920
250
ZPG-L-1100
3610
2100
1000
2900
960
250
ZPG-L-1200
3850
2250
1100
3050
1040
250
ZPG-L-1500
4470
1800
1200
3800
1400
250
单位(mm)
型号
L
A
B
D

ZPG-I-40
245
185
63
90
15*
ZPG-I-50
255
190
70
100
15*
ZPG-I-65
270
195
83
120
20*
ZPG-I-80
320
232
96
140
25*
ZPG-I-100
350
260
128
130
32*
ZPG-I-125
438
326
162
200
40
ZPG-I-150
525
390
189
230
50
ZPG-I-200
700
520
220
280
65
ZPG-I-250
875
650
255
330
80
ZPG-I-300
1050
780
294
380
100
ZPG-I-350
1200
885
331
450
125
ZPG-I-400
1400
1040
377
480
150
ZPG-I-450
1550
1145
420
500
150
ZPG-I-500
1700
1250
462
580
150
ZPG-I-600
2000
1460
537
650
200
ZPG-I-700
2280
1720
607
700
200
ZPG-I-800
2500
1900
685
820
200
ZPG-I-900
2800
2180
785
880
200
ZPG-I-1000
3120
2470
860
920
250
ZPG-I-1100
3450
2780
915
960
250
ZPG-I-1200
3700
3000
965
1040
250
ZPG-I-1500
4470
3650
1220
1400
250
注意:a) 所用连接法兰尺寸按GB4216-84;
             b) “*”号螺纹连接;
                 c) 可根据用户需要订制非标准流量的产品和工作压力更高的产品。
订货需知:1 :定货时请注明产品尺寸,操作压力,滤芯材质,过滤介质及过滤精度.
     2 :当需要其他标准法兰,材质及操作压力时请在定货时注明
