产品中心
氧气阻火器
名 称: 氧气阻火器
型 号: FP-XT、FPV-XT
口 径: DN15-DN500
压 力: 1.6mpa
材 质: 铜
详细说明
FP-XT氧气管道阻火器FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的绝热压缩,局部温度骤升,成为着火能源;可以防止在阀门前后压差作用下,高速运动的物质微粒(如铁锈、粉尘、焊渣等)与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源,杜绝管道中燃爆事故的发生。

用途

  本产品广泛应用于冶金、化工等行业的氧气输送管道,可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源,杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。本阻火器适用于管道DN15-500mm,工作压力不大于3MPa的氧气管道阻火之用。有法兰、内螺纹连接。




性能及材质

公称通径(DN
15500
公称压力(MPa
1.6
2.5
试验压力
MPa
强度
2.4
3.75
密封
1.76
2.75
适用介质
氧气
阻燃器材质
接头材质
不锈钢

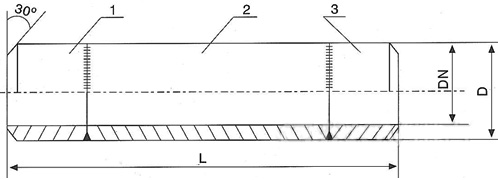

阻火器主要外形及连接尺寸







公称通径DN
FP-XT氧气管道阻火器
FPV-XT氧气管道阀门前、后阻火器
型号规格
D
L
型号规格
D
L
15
FP-1.5T
18
600
FP-1.5T
18
1600
20
FP-2.0T
25
600
FP-2.0T
25
1600
25
FP-2.5T
32
600
FP-2.5T
32
1600
32
FP-3.2T
38
600
FP-3.2T
38
1600
40
FP-4.0T
48
600
FP-4.0T
48
1600
50
FP-5.0T
57
700
FP-5.0T
57
1700
65
FP-6.5T
76
700
FP-6.5T
76
1700
80
FP-8.0T
89
700
FP-8.0T
89
1700
100
FP-10T
108
700
FP-10T
108
1700
125
FP-12.5T
133
700
FP-12.5T
133
1700
150
FP-15T
159
800
FP-15T
159
1800
200
FP-20T
219
800
FP-20T
219
1800
250
FP-25T
273
800
FP-25T
273
1800
300
FP-30T
325
800
FP-30T
325
1800
350
FP-35T
377
800
FP-35T
377
2050
400
FP-40T
426
800
FP-40T
426
2300
450
FP-45T
480
800
FP-45T
480
2550
500
FP-50T
530
800
FP-50T
530
2800

注:1、管道公称压力PN=4MPa
  2、订货时请说明氧气管道的材质及规格,以便选用相适用的接管材料。
  3、根据用户需要阻火器可采用法兰结构,法兰按JB/T82.2-94标准设计。
