天然气阻火器
名 称: 天然气阻火器
型 号: FPB
口 径: DN15-DN350
压 力: 1.0mpa-4.0mpa
材 质: 铸钢、不锈钢
详细说明

本产品适和于安装在输送可燃性气体如回热炉燃料气、天然报、石油液化气、煤矿瓦斯排放的管网,也适和于民用煤气管道,防止在正常情况下火焰于管道中逆向传播,以避免灾难性事故的发生。安全阻火速度1425m/s,极限阻火速度1605m/s

结构特点
  本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原设计制造的。

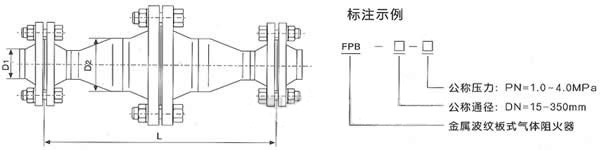

产品结构示意图:

外形及相关尺寸



型号
公称通径DN
D1
D2
L
PN1.0MPa
PN1.6MPa
PN2.5MPa
PN4.0MPa
FPB-15
15
18×3
57×3.5
330
330
330
330
FPB-20
20
25×3
57×3.5
330
330
340
340
FPB-25
25
32×3.5
73×4
365
365
375
375
FPB-32
32
38×3.5
73×4
375
375
390
390
FPB-40
40
45×3.5
89×4
375
390
405
410
FPB-50
50
57×3.5
108×4
420
425
445
4650
FPB-65
65
73×4
133×4.5
485
485
515
520
FPB-80
80
89×4
159×4.5
505
520
560
560
FPB-100
100
108×4
219×8
555
560
600
645
FPB-125
125
133×4.5
278×8
615
620
670
720
FPB-150
150
159×4.5
325×8
665
665
735
800
FPB-200
200
219×8
377×9
940
950
1015
1100
FPB-250
250
278×8
480×10
1030
1070
1150
1265
FPB-300
300
325×8
529×10
1295
1295
1430
1545
FPB-350
350
377×9
630×12
1350
1350
1430
1545

注:本产品的连接法兰按HGJ51-98凹凸面带领导焊钢钢制法兰设计制造,用户需选用其它标准的连接法兰,请在订货时予以说明。用户需要4.0Mpa的气体阻火器,本厂也可设计制造。
