产品中心

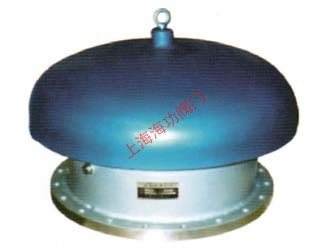

阻火呼吸入孔
DN500~600
详细说明


概述:
    呼吸入孔与阻火呼吸人孔它以全天候密封结构替代刀口平面密封结构,显著地提高了密封程度,并以调节吸入阀瓣配重替代弹簧调节来控制吸入阀瓣的关闭,有效地提高了吸入阀瓣开闭的灵活性和可靠性,从而达到了吸入压力的控制.它与常用的泄压吸入人孔比较,具有定压热排放,定压吸入,结构合理,密封性能好,安全可靠等优点.

性能:

操作压力 使用温度 工作介质
正压:+1961.2Pa (+200毫米水柱)
负压:-392.2Pa (-40毫米水柱)

+60℃~30℃ 汽油、煤油、柴油、芳烃、空气



主要零件材料:

代号 材料编号 相应编号 代号 材料编号 相应编号
20 C1020 0Cr18Ni11Ti 321
0Cr19Ni9 304 0Cr17Ni14Mo2 316
00Cr19Ni11 304L 00Cr17Ni12Mo2 316L


法兰连接尺寸:
SHJ406-89 PN2.0MPa (ANSI 159Lb) 单位:mm
公称通径 DN D D1 D2 b N-d f
500 500 635 584 43 20-ф33 1.6
600 600 749.5 692 43 20-ф36 1.6


SHJ510-58 PN0.6MPa (Pg 6Kg/cm2) 单位:mm
公称通径 DN D D1 D2 b N-d f
500 640 600 570 30 16-ф23 4
600 755 705 670 30 20-ф25 4

SHJ406-89 PN2.0MPa (ANSI 159Lb) 单位:mm
公称通径 DN D D1 D2 b N-d f
500 670 620 585 32 20-ф25 4
600 780 725 685 36 20-ф30 5
