产品中心
法兰端自密封止回阀
名 称: 法兰端自密封止回阀
型 号: H41Y、H44H
口 径: DN15-DN50
压 力: 900Lb~1500Lb
材 质: 锻钢
详细说明



法兰端阀门设计结构和特征





   法兰阀门符合API 602MSS-SP-118(可采用标准)和ANSI B16.34B35352。检验与测试按API598,标志按MSS-Sp-25
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型(OS&Y
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ
阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖法兰端自密封升降式止回阀 900Lb-2500Lb

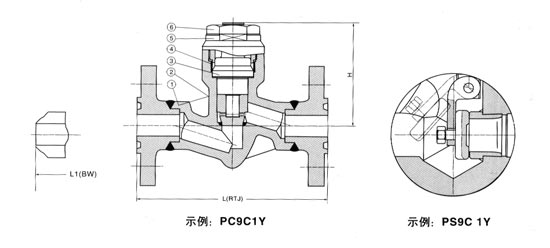

标准材质明细表



序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
升降式阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
密封座
A105
F22
A182 F304(L)
F316(L)
4
密封环
A182 F304
08F
A276 304L
A276 316L
5
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C425°C
-29°C550°C
-29°C200°C





NPS
1/2
3/4
1
11/4
11/2
2
(PRJ)
900Lb-1500Lb
216
229
254
279
305
368
2500Lb
264
273
308
349
384
451
H
900Lb-1500Lb
117
117
117
152
152
195
2500Lb
117
117
117
152
152
195
重量
900Lb-1500Lb
10.5
11.9
13.9
19.9
26.9
32.5
2500Lb
12.6
14.9
16.5
24.8
30.0
35.0

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(mm)和重量(Kg
