德标波纹管截止阀
名 称: 德标波纹管截止阀
型 号: WJ41H
口 径: DN15-DN300
压 力: 1.6mpa-4.0mpa
材 质: 铸钢、不锈钢
详细说明

产品简介:
德标波纹管截止阀(明杆式)


产品结构特点:
德标波纹管截止阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上,切断或接通管路介质。

其主要结构特点:
1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;
4、双重密封,性能更可靠;
5、阀杆升降位置指示更直观;
6、零件材料,法兰和对焊尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

技术规范:

结构形式 construction BB-BG-OS&Y
驱动方式 operation 手动hand-operated
气动 pneumatic
设计标准 design standard DIN3356
结构长度 face to face dimension DIN3202
连接法兰 flanged ends DIN2543-2545
试验和检验 test&inspection DIN3230

产品性能规范:

公称压力(MPa)
nominal pressure

壳体试验压力(MPa)
shell test
密封试验压力(MPa)
sealing test
适用温度(℃)
suitable temp
适用介质
suitable madium
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc.
2.5 3.75 2.75
4.0 6.0 4.4

主要零部件材质:

序号NO. 名称part name 材质material
1 阀体body GS-C25、CF8、CF3
2 阀瓣disc 2CR13、F304、F316
3 轴销hinge pin F304、F316
4 波纹管组件bellows combination F304、F316L
5 阀盖bonnet GS-C25、CF8、CF3
6 填料packing 柔性石墨Flexible graphite、PTFE
7 压套gland 25#、F304、F316
8 定位片locator 25#、F304、F316
9 阀杆螺母stem nut 铜合金ZQA19-4
10 手轮hand wheel 碳钢carbon steel
11 并帽cap 25#
12 油杯oil cup 黄铜brass
13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M
14 双头螺栓bolt ASTMA193 B7、A193-B8、A193-B8M
15 垫片gasket 柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE
16 阀杆stem 2Cr13、F304、F316

WJ41H-16

压力等级
pressure
PN16

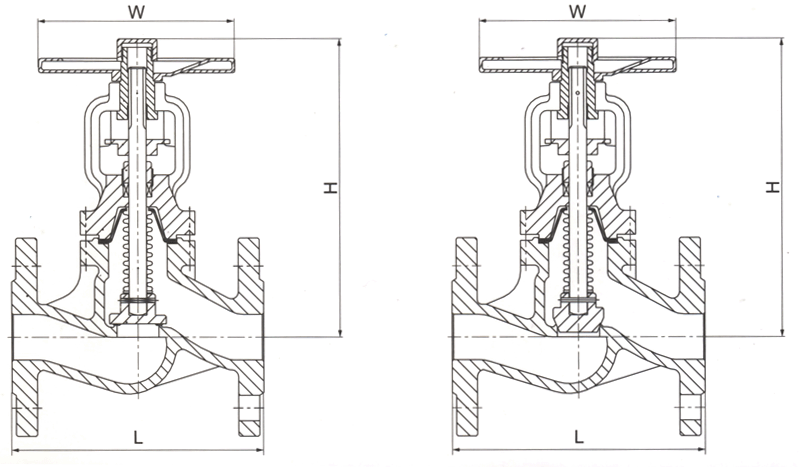

口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4 4.5 5 7 9 12 18.5 23 38.5 56 75 113.5 235 395
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635

WJ41H-25

压力等级
pressure
PN25
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4 4.5 5.5 7.5 10 12.5 19 24 43 57 79 135 285 415
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635

WJ41H-40

压力等级
pressure
PN40
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4 4.5 6 8 11.5 13.5 20 25 45 60 83 158 305 440
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
