产品中心
高压球阀
名 称: 高压球阀
型 号: YJZQ
口 径: DN10-DN50
压 力: 31.5MPa
材 质: 铸钢、不锈钢
详细说明

YJZQ高压球阀

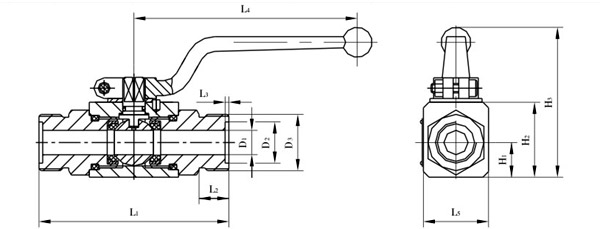

图形符号

技术参数
公称压力:31.5MPa
适用介质:液压油

内螺纹连接

型号
D1
D2
L1
L2
L3
L4
H1
H2
H3
YJZQ-J10N
Ф10
M18×1.5
78
14
105
32
16
36
76
YJZQ-J15N
Ф15
M22×1.5
86
16
147
38
19
45
80
YJZQ-J20N
Ф20
M27×2
108
18
185
48
25
55
101
YJZQ-J25N
Ф25
M33×2
116
20
185
57
28.5
64
111
YJZQ-J32N
Ф32
M42×2
136
22
240
75
37.5
84
134
YJZQ-J40N
Ф40
M48×2
148
24
240
85
42.5
95
165
YJZQ-J50N
Ф50
M64×2
180
26
240
104
52
112.5
180

型号
D1
D2
D3
L1
L2
L3
L4
L5
H1
H2
H3
YJZQ-J10W
Ф10
Ф20
M27×1.5
94
16
2
105
32
16
36
76
YJZQ-J15W
Ф15
Ф22
M30×1.5
102
16
2
147
38
19
45
80
YJZQ-J20W
Ф20
Ф28
M36×2
124
18
2.5
185
48
25
55
101
YJZQ-J25W
Ф25
Ф35
M42×2
136
20
2.5
185
57
28.5
64
111
YJZQ-J32W
Ф32
Ф40
M52×2
150
20
2.5
240
75
37.5
84
134
YJZQ-J40W
Ф40
Ф50
M64×2
180
24
2.5
240
85
42.5
95
165
YJZQ-J50W
Ф50
Ф60
M72×2
210
26
2.5
240
104
52
112.5
180
