一体式保温球阀
名 称: 一体式保温球阀
型 号: BQ41H/F/PPL
口 径: DN20-DN200
压 力: 1.6mpa
材 质: 铸钢、不锈钢
详细说明

一体式保温球阀产品特点

该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常
温下会凝固的高粘度介质。
由于采用整体式结构,因而保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

技术规范

设计标准
Design Standard

ASME B 16.34 GB/T 12224

结构长度
Structure length

ASME B 16.10 GB/T 12221

连接法兰
Connecting flange

ASME B 16.5 JB/T 79

驱动方式
Driving manner

手动、电动、气动
Manual,Moton driving,Pneumatil

试验和检验
Test & Inspection

JB/T9092 API 598

适用介质
Applicable medium

重油、胶类等易凝固介质
Heavy oil,glue and other easy-clotting medium

主要零件材质表

序号

零件名称
Accessory name

材 质 Material

GB

ASTM

1

夹套 Jacket

25

A105

2

阀座 Seat

WCB

A216-WCB

3

阀体 Body

25

A105

4

密封圈 SealingRing

PTFE、对位聚苯
PTFE、Counterpoint polypheny1

5

球体 Ball



6

阀杆 Stem

1Cr13

A247-410

7

填料 Stuffing

柔性石墨 Graphite

8

填料压盖 Gland

WCB

A216-WCB

注:系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用

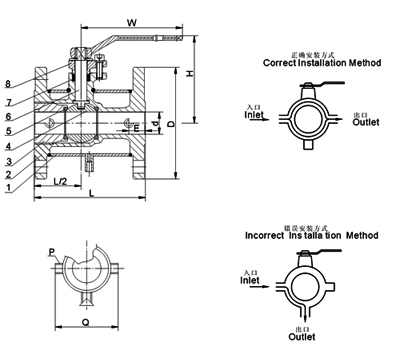

主要外型及连接尺寸表

公称通径 (DN)

b

L

D

E

Q

H

W

管螺纹
Pipe thread

(mm)

(in)

(mm)

(in)

P

20

3/4″

19

117

40

11/2″

58.5

147

101

170

G3/4″

25

1″

25

127

50

2″

62.5

156

106

170

G3/4″

40

11/2″

38

165

65

21/2″

63.5

181

125

250

G3/4″

50

2″

51

178

80

3″

68

218

135

250

G3/4″

80

3″

76

229

150

6″

82

275

193

350

G3/4″

100

4″

102

254

200

8″

83

300

265

420

G3/4″

150

6″

152

292

250

10″

95

403

355

1000

G3/4″

200

8″

203

330

300

12″

100

492

410

1300

G3/4″
