螺旋闸门
螺旋闸门
详细说明

LZD-I、II,LZS-I、II手动、单双向螺旋闸门(单向螺旋闸门,双向螺旋闸门)是用粉料、晶粒料、颗粒料及小块物料的流量,输送量的主要控制设备,螺旋闸门(单向螺旋闸门,双向螺旋闸门)广泛用于冶金、矿山、建材、粮食、化工等行业的库顶、库底及送料口等,是控制流量变化较大,启闭频繁,切断快速的理想设备。
  螺旋闸门(单向螺旋闸门,双向螺旋闸门)结构简单、操作灵活重量轻、无卡阻、切断快、特别适用于各类固体物料和φ50左右块状,固状物料的输送及流量调节,螺旋闸门(单向螺旋闸门,双向螺旋闸门)安装不受角度限制。操作方便,能随时调整开度。


       螺旋闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备。

结构特点:

       结构简单、操作灵活、重量轻、无卡阻、切断快,特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料,晶粒料的输送及流量调节,安装不受角度限制, 操作方便, 能随时调节开度。该阀门有手轮和链轮操纵两种操作形式, I 型为手轮, II 为链轮。单向和双向两种结构形式, LZD 为单向、 LZS 为双向。


工作原理

 主要由框架、闸板、丝杆、螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。

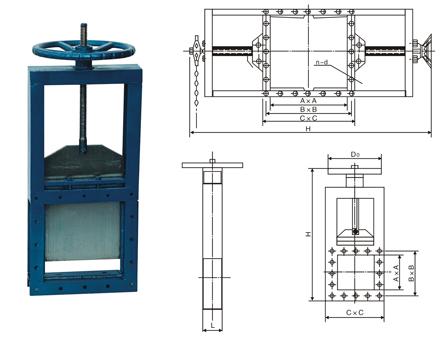

螺旋闸门(单向螺旋闸门,双向螺旋闸门)主要零件材料及连接尺寸



类别
A×A
B×B
C×C
H
L
n-d
重量
单向
200×200
256×256
296×296
820
100
8-Φ12
62
250×250
306×306
346×346
930
100
8-Φ14
70.5
300×300
356×356
396×396
1050
100
8-Φ14
81
400×400
456×456
496×496
140
100
12-Φ14
114
450×450
510×510
556×556
1450
120
12-Φ18
130
500×500
560×560
606×606
1610
120
16-Φ18
147
双向
600×600
660×660
706×706
1830
120
16-Φ18
169
700×700
770×770
820×820
2130
140
20-Φ18
236
800×800
870×870
920×920
2440
140
20-Φ18
303
900×900
974×974
1030×1030
2660
160
27-Φ23
424
1000×1000
10741074
1130×1130
2870
160
24-Φ23
636
说明
LMD-单向
I-手轮
距地面小于1.7米用手轮,大于1.7米用链轮
链条节数M=0.105X-113(X是丝杆中心离地面度度)
