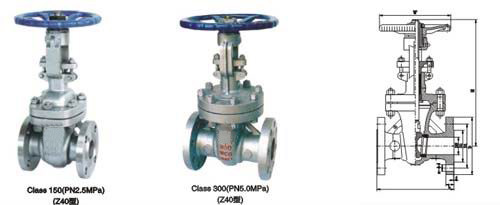

美标法兰闸阀
美标法兰闸阀
详细说明

美标法兰闸阀特点;

1.产品的设计制造符合美国国家标准ANSIB16.34,美国石油协会标准API600和API6D要求。
2.结构紧凑、体积小、刚性好、安全可靠。
3.关闭件(闸阀)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因些,密封可靠,并且不会产生闸板楔死。
4.阀座可为更换式阀座,可以任意组合与关闭件密封面材质的配对,以满足工况要求,延长使用寿命。

美标法兰闸阀采用标准

名称 闸阀
设计标准 API60D或API600,JIS B2073-2083
结构长度 ANSI B16.10,JISB2002
配管法兰 ANSI B16.5、JIS B2212-224
对焊端尺寸 ANSI B16.25
检验与试验 API6D或API598,JISB2003
传动方式 手动、电动、伞齿轮动

美标法兰闸阀试压规范

压力等级或公称压力 壳体试验 密封试验
高压液密封 低压气密封
150Lb,PN2.0MPa 2.94 2.16 0.6
300Lb,PN5.0MPa 7.67 5.62
600Lb,PN10.0MPa 15.3 11.23
JIS10K 2.1 1.6
JIS20K 5.1 3.8

美标法兰闸阀主要零件材料及性能规范

零件名称 材料
阀体
阀盖
闸板

ASTM A216
WCB
ASTM A351
CF8
ASTM A351
CF8M
ASTM A351
CF3
ASTM A351
CF3M
阀杆 1Cr13 OCr18Ni9  00r17Ni12Mo2 00Cr19Ni10 00Cr17Ni14Mo2
F6a 304 316 304L 316L
上密封座 1Cr(F6a) 本体
阀板 密封面 13Cr 13Cr STL 本体         本体       STL
本体         本体       STL

阀座 13Cr STL STL
填料 柔性石墨环+YS450F ≤200℃聚四氟乙烯或聚四氟乙烯编织填料
>200℃柔性石墨环+柔性石墨编织填料
垫片 柔性石墨复合垫(芯板:碳钢或不锈钢)不锈钢带/柔性石墨缠绕垫
中法兰螺栓 350CrMo
ASTM A193 B7

OCr18Ni9       ASTM        A193        B8
中法兰螺母 45
ASTM A194 2H
OCr18Ni9       ASTM        A194        B8
阀杆螺母 ZCuA110Fe3          ASTM A439             D-2
手轮 可锻铸铁、球墨铸铁、铁钢
适用工况 适用介质 水、蒸气、油品等 硝酸等腐蚀介质 醋酸等腐蚀介质 强氧化性介质 尿素等腐蚀性介质
适用温度(°) -29-425 -40-200(超出该温度范围、请在订货时注明)

[Z4/0/1、Z54/0/1、Z44/0/1、Z94/0/1]主要连接与外型尺寸

磅级 公称通径 单位

主要连接尺寸 Z4/0/1外型尺寸

in mm L D D1 D2 b z-φd H(全开) W
150LB
(2.0Mpa)
(10k)
1 25 in 5 4.25 3.1 2 0.44 4-0.63 7.87 4.72
mm 127 108 79.5 51 11.5 4-15 200 120
11/4 32 in 5.5 4.63 3.5 2.5 0.5 4-0.63 9.25 5.11
mm 140 117 89 64 13.0 4-15 235 140
11/2 40 in 6.6 5 3.88 2.88 0.56 4-0.63 11.22 7.09
mm 165 127 98.5 73 14.5 4-15 285 180
2 50 in 7.00 6.00 4.75 3.62 0.75 4-0.75 16.10 8.00
mm 178 152 120.5 92 19.1 4-19 409 200
21/2 65 in 7.48 7 5.5 4.13 0.69 4-0.75 17.13 7.87
mm 190 178 139.5 105 18 4-19 4.5 200
3 80 in 8.00 7.50 6.00 5.00 0.94 4-0.75 20.00 10.00
mm 203 190 152.5 127 23.9 4-19 570 250
4 100 in 9.00 9.00 7.50 6.19 0.94 8-0.75 23.20 10.00
mm 229 229 190.5 157 23.9 4-19 590 250
5 125 in 10 10 8.5 7.31 0.94 8-0.88 28.54 9.84
mm 254 254 216.0 186 24 8-22 725 250
6 150 in 10.50 11.00 9.50 8.50 1.00 8-0.88 24.80 12.00
mm 267 279 241.5 216 25.4 8-22 630 300
8 200 in 11.50 13.50 11.75 10.62 1.12 8-0.88 37.80 13.88
mm 292 343 298.5 270 28.5 8-22 960 350
10 250 in 13.00 16.00 14.25 12.75 1.19 12-1.00 45.60 15.70
mm 330 406 362 324 30.2 12-25 1158 400
12 300 in 14.00 19.00 17.00 15.00 1.25 12-1.00 54.30 17.70
mm 356 483 432 381 31.8 12-25 1378 450
14 350 in 15.00 21.00 18.75 16.26 1.38 12-1.12 60.75 19.70
mm 381 533 476.5 413 35 12-29 1543 500
16 400 in 16.00 23.50 21.25 18.50 1.44 16-1.12 68.40 23.60
mm 406 597 539.5 470 36.6 16-29 1738 600
18 450 in 17.00 25.00 22.75 21.00 1.56 16-1.25 71.10 23.60
mm 432 635 578 533 39.7 16-32 1959 600
20 500 in 18.00 27.50 25.00 23.00 1.69 20-1.25 87.20 26.80
mm 457 698 635 584 42.9 20-32 2214 680
24 600 in 20.00 32.00 29.50 27.25 1.88 20-1.38 102.3 29.90
mm 508 813 749.5 692 47.7 20-35 2599 760

[Z4/0/1、Z54/0/1、Z44/0/1、Z94/0/1]主要连接与外型尺寸

磅级 公称通径 单位 主要连接尺寸 Z4/0/1外型尺寸
in mm L D D1 D2 b z-φd H(全开) W
300Lb
(5.0Mpa)
(20k)
1 25 in 6.50 4.88 3.50 2.00 0.69 4-0.75 8.46 5.51
mm 156 124 89.00 51.00 18.00 4-19 215 140
11/4 32 in 7.00 5.25 3.88 2.50 0.75 4-0.75 10.04 7.09
mm 178 133 98.50 64.00 19.00 4-19 255 180
11/2 40 in 7.48 6.13 4.50 2.88 0.81 4-0.75 12.60 7.87
mm 190 156 114.50 73.00 21.00 4-19 320 200
2 50 in 8.50 6.50 5.00 3.62 0.88 8-0.75 16.70 8.00
mm 216 165 127 92.00 22.30 8-19 424 200
21/2 65 in 9.49 7.50 5.88 4.13 1.00 8-0.88 18.11 9.81
mm 241 190 149 105 26.00 8-22 460 250
3 80 in 11.15 8.25 6.62 5.00 1.12 8-0.88 21.00 10.00
mm 283 210 168 127 28.50 8-22 5.5 250
4 100 in 12.00 10.00 7.88 6.19 1.25 8-0.88 24.20 10.00
mm 305 254 200 157.20 31.80 8-22 615 250
5 125 in 15.00 11.00 9.25 7.31 1.38 8-0.88 29.92 13.78
mm 381 279 235 186 35.00 8-22 760 350
6 150 in 15.87 12.50 10.62 8.50 1.44 8-0.88 31.30 14.00
mm 403 318 270 216 36.60 12-22 795 350
8 200 in 16.50 15.00 13.00 10.62 1.62 12-1.00 39.90 15.70
mm 419 381 330 270 41.30 12-25 1012 400
10 250 in 18.00 17.50 15.25 12.75 1.88 16-1.12 48.50 17.70
mm 457 445 387.50 324 47.70 16-29 1231 450
12 300 in 19.75 20.50 17.75 15.00 2.00 16-1.25 57.00 19.70
mm 502 521 451 381 50.80 16-32 1450 500
14 350 in 30.00 23.00 20.25 16.25 2.12 20-1.25 64.80 23.60
mm 762 584 514.50 413 54.00 20-32 1645 600
16 400 in 33.00 25.50 20.25 18.50 2.25 20-1.38 72.50 23.60
mm 838 648 571.50 470 57.20 20-35 1841 600
18 450 in 36.00 28.00 24.75 21.00 2.38 24-1.38 76.50 26.80
mm 914 711 628.50 533 60.40 24-35 19.43 680
20 500 in 39.00 30.50 27.00 23.00 2.50 24-1.38 84.80 38.00
mm 991 775 686 584 63.50 24-35 2154 760
24 600 in 45.00 36.00 32.00 27.25 2.75 24-1.62 100.50 36.00
mm 1143 914 813 692 69.90 24-41 2553 915
600Lb
(10.0Mpa)

1 25 in 8.50 4.88 3.50 2.00 0.69 4-0.75 8.46 7.09
mm 216 124 89.00 51.00 18.00 4-19 215 180
11/4 32 in 9.02 5.25 3.88 2.50 0.84 4-0.75 10.63 7.87
mm 229 133 98.50 64.00 21.00 4-19 270 200
11/2 40 in 9.49 6.13 4.50 2.88 0.88 4-0.88 13.58 7.87
mm 241 156 114.50 78.00 23.00 4-22 345 200
2 50 in 11.50 6.50 5.00 3.62 1.00 8-0.75 18.00 10.00
mm 292 165 127 92.00 25.40 8-19 458 250
21/2 65 in 12.99 7.5 5.88 4.13 1.13 8-7.88 20.47 10.00
mm 330 190 149 100 29.00 8-22 520 250
3 80 in 14.00 8.25 6.62 5.00 1.25 8-0.88 22.58 10.00
mm 356 210 168 127 38.10 8-22 570 250
4 100 in 17.00 10.75 8.50 6.19 1.50 8-1.00 27.20 14.00
mm 432 273 216 157 38.10 8-25 690 350
5 125 in 20.00 13.00 10.50 7.31 1.75 8-1.13 30.71 13.78
mm 508 330 266.50 186 45.00 8-29 780 350
6 150 in 22.00 14.00 11.50 8.50 1.88 12-1.12 35.80 18.00
mm 559 356 292 216 47.70 12-29 910 450
8 200 in 26.00 16.50 13.75 10.62 2.19 12-1.25 41.90 19.70
mm 660 419 349 270 55.60 12-32 1064 500
