弹性座密封闸阀
弹性座密封闸阀
详细说明

弹性座密封闸阀:

弹性座密封闸阀概述:

一、用途

本厂引进欧洲高科技橡胶及阀门制造技术所生产的弹性座密封闸阀,克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷,弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

二、特点

1.整体包胶: 阀门采用整体包胶,其良好的覆着性能与精确的几何尺寸,保证密封可靠,寿命长。

2.重量轻:阀体采用球铁制成,重量轻,安装维修方便。

3.平底式阀座:底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。

4.耐腐蚀:内腔采用无毒环氧树脂涂装,防止腐蚀及生锈,不但可供生饮,而且可用于污水系统。

5.三“O”型环密封圈:由于阀杆采用三“O”型密封圈密封没计,可减少关闭时的摩擦阻力,大幅减少漏水现象及可以不停水施工更换密封圈。

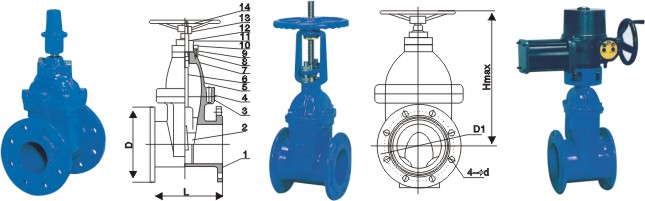

三、主要零件材料

项次
名 称
材 质
1 阀 体 球墨铸铁
2 闸 门 球墨铸铁外覆EPDM
3 螺 栓 镀锌
4 密封圈 NBR
5 阀 盖 球墨铸铁
6 阀 杆 不锈钢
7 O型密封圈 NBR
8 止推垫 锡青铜
9 轴 套 锡青铜
10 螺 栓 镀锌
11 轴 盖 球墨铸铁
12 防尘罩 NBR
13 手 轮 镀铁
14 固定螺母 镀锌


四、外形尺寸

产品代号
公称通径
D
D
N-φd
L H
1.0MPa
1.6MPa
1.0MPa
1.6MPa
1.0MPa
1.6MPa

RVC(H)X-0050
50

125
4- 9

RVC(H)X-0065
65

145
4- 9

RVC(H)X-0080
80

160
8-19

RVC(H)X-0100
100

180
8-19

RVC(H)X-0125
125

210
8- 9

RVC(H)X-0150
150

240
8-23

RVC(H)X-0200
200

295
8-23
12·23

RVC(H)X-0250
250

350
355
12-23
12-28

RVC(H)X-0300
300

400
410
12-23
12-28

RVC(H)X-0350
350

460
470
16-23
16-28

RVC(H)X-0400
400

515
525
16-28
16-3l

RVC(H)P-0450
450

565
585
20-28
20-31

RVC(H)P-0500
500

620
650
20-28
20-34

RVC(H)P-0600
600

725
770
20-31
20-37

备注:

RVXX表示非明杆式闸阀,RVXP表示附省力装置
RRXX表示明杆式闸阀
RRHX表示明杆式附手轮
RREX表示明杆式附电动操作装置
RVCX表示非明杆式附转动帽
RVHX表示非明杆式附手帽
RVHS表示非明杆式附信号显示器
RVEX表示非明杆式附电动操作装置
RVCH表示非明杆式附传动帽卧式操作装置
RVHH表示非明杆式附手轮卧式操作装置
PN22级另订制
