产品中心

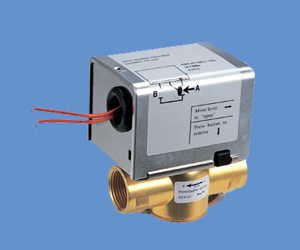

Gv4303系列电动阀
材质说明
阀体材料:锻造黄铜
阀杆材料:黄铜
密封材料:丁腈橡胶(NBR)
驱动器底盘:不锈钢
驱动器盖:铝合金
详细说明

材质说明

阀体材料:锻造黄铜
阀杆材料:黄铜
密封材料:丁腈橡胶(NBR)
驱动器底盘:不锈钢
驱动器盖:铝合金


产品概述

海功牌Gv4303系列电动阀用于控制中央空调系统、采暖系统管道的开启或关闭,达到控制室温之目的。控制阀由单向磁滞同步马达驱动,弹簧复位。阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开阀信号,使电动阀接通交流电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气;当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流。通过阀门关闭和开启,使室温始终保持在温控器设定的温度范围内。
GV4303系列电动阀可选配带辅助开关,应用于其他设备的控制;并可选用不同的接管形式、适用电压,以满足不同需要。
GV4303系列电动阀,操作灵活,可靠耐用,工作噪音低,并能抵受在隐蔽式风机盘管装置内常出现在高温高湿环境。

产品规格及主要数据

产品型号 名称 Kv值 配置 配置
V4043A1671B 风机盘管阀/两通 6.8 3/4"BSPT/220V/50Hz 54KPa
V4043C1222B 风机盘管阀/两通/电缆 3.0 1/2"喇叭管/220V/50HZ 136KPa
V4043C1347B 风机盘阀/两通 3.0 1/2"BSPT/220V/50Hz 136KPa
V40431354B 风机盘阀/两通 3.0 1/2"BSPT/220V/50Hz 136KPa
V4043C1362B 风机盘阀/两通 6.8 3/4"BSPT/220V/50Hz 54KPa
V4043C1370B 风机盘阀/两通 6.0 1/2"BSPT/220V/50Hz 136KPa
V4043A1704B 风机盘阀/三通 6.0 3/4"BSPT/220V/50Hz 68KPa
V40431668B 风机盘阀/三通 6.0 1/2"BSPT/220V/50Hz 68KPa
V4043C1742B 风机盘阀/三通 6.0 1/2"BSPT/220V/50Hz 136KPa

安装须知

1、常闭二通阀和分流三通阀的安装如图一、图二及图三所示。
对于高层建筑物,应在底层支管上采用减压阀。
2、马达罩壳应防止滴水渗入。当阀装于水平管道,安装位置与垂直平面夹角不应超过85℃(见图四)。
3、当阀门装在垂直管道上时,马达罩壳必须防止滴水渗入。
4、手动操作杆:当把手动杆沿箭头指向慢慢移动并按进缺口内卡住,阀门处于常开状态。每当电流首次通过电动阀时,手动杆会再设定至自动位置。
