产品中心
直流式衬胶隔膜阀
名 称: 直流式衬胶隔膜阀
型 号: G45J
口 径: DN25-DN300
压 力: 1.0mpa
材 质: 铸铁
详细说明

一、直流式衬胶隔膜阀用途:

直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6

二、直流式衬胶隔膜阀材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢手轮:铸铁

三、测试:

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

四、直流式衬胶隔膜阀结构特点:

隔膜阀是一种特殊形式的截止阀
1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

五、直流式衬胶隔膜阀主要尺寸及重量:

DN
mm

公称压力
MPa

工作压力
MPa

L
(mm)

D
(mm)

D1
(mm)

n-φd
(mm)

F
(mm)

H1
(mm)

H2
(mm)

D0
(mm)

质量

25

0.6

0.6

145

115

85

4-14

2

178

190

120

-

32

160

140

100

4-18

2

196

217

140

-

40

180

150

110

4-18

3

196

217

140

14

50

210

165

125

4-18

3

219

240

200

20

65

250

185

145

4-18

3

264

272

200

29

80

300

200

160

4-18

3

285

315

280

42

100

350

220

180

8-18

3

352

383

320

61

125

400

250

210

8-18

3

470

515

320

79.5

150

0.4

460

285

240

8-22

3

508

554

400

150

200

570

340

295

8-22

4

602

660

500

236.5

250

680

395

350

12-22

4

708

786

500

-

300

790

445

400

12-22

4

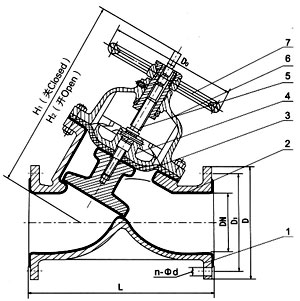

产品特点:设计与制造:GB122239 结构长度:GB12221、JB1688 法兰连接尺寸:GB4216、JB78 G45J直流式衬胶隔膜阀,直流式隔膜阀,衬胶隔膜阀.部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮
