三通压力表旋塞阀、二通压力表旋塞阀
	名 称： 三通压力表旋塞阀、二通压力表旋塞阀 型 号： X14W、X13W 口 径： 压 力： 1.6mpa-10.0mpa 材 质： 铸钢、不锈钢、铜

详细说明

三通压力表旋塞阀、二通压力表旋塞阀：



一、主要性能规范

型号	公称压力PN(MPa)	试验压力PS(MPa)		工作温度(℃)	适用介质
		壳体（水）	密封（水）
X14H-10.0C X13H-10.0C	1.6~10.0	2.0~15.0	1.6~11.0	≤150	水、蒸汽、油品等
X14H-10.0T X13H-10.0T	1.6~10.0	2.0~15.0	1.6~11.0
X14H-10.0P X13H-10.0P	1.6~10.0	2.0~15.0	1.6~11.0		硝酸类

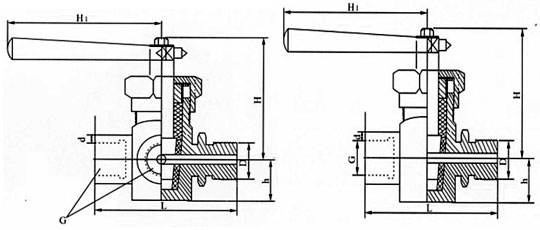

二、主要尺寸

型号	尺寸（mm）
	D	L	G	d	h	H	H1
X14H-10.0C X13H-10.0C	G1/2	91	20×1.5	6.5	25	85	123
X14H-10.0T X13H-10.0T
X14H-10.0P X13H-10.0P

三、主要零件材料

零件名称	阀体	塞子	填料压盖	填料
X14H-10.0C X13H-10.0C	铸钢	铸钢	铸钢	石墨
X14H-10.0T X13H-10.0T	铸铜	铸铜	铸铜
X14H-10.0P X13H-10.0P	不锈钢	不锈钢	不锈钢
