产品中心

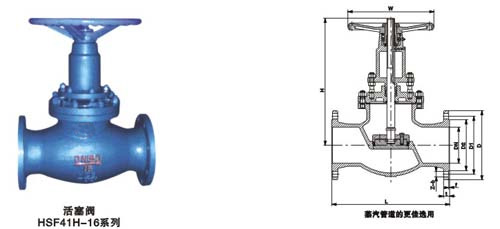

活塞阀
名 称: 活塞阀
型 号: HSFJ41H、HSFZ41H-PPL
口 径: DN40-DN400
压 力: 1.6mpa-2.5mpa
材 质: 铸钢、不锈钢
详细说明

产品概述

      新结构法兰连接可调节活塞阀HSFJ41H/HSFZ41H-PPL/FX/SDN40-600是本公司历年来在生产中种性能的特殊阀门中筛选出一种具有代表性新结构阀门。近年来经用户使用反馈信息中实践证明与实际经验根据柱塞阀的使用性能及技术与工艺上改进设计研制成功,是柱塞阀、截止阀、闸阀的更新换代推陈出新产品,填补了无泄漏管道蒸汽阀门的更佳启闭装置,深受新老用户的好评而推荐使用。

产品特点

1、该升杆式活塞阀结构简单科学、安全可靠,启闭特别轻松灵活,操作省力与柱塞阀相比启闭轻、快等优点。
2、密封性能独特无泄漏,活塞具有金属与非金属多层密封结构组成的双效功能。
3、一体式阀座(缸套)径向锥形密封面,高度高、接触面积大、性能好。
4、活塞环根据不同的适用介质选用材料能全面提高了它的使用范围,耐高温、耐磨、耐腐、回弹性能强等,经长时间使用,活塞环如有磨损维护时可调压增大原始状态。
5、维修更换活塞环技术工艺简单方便,阀体无需拆离管道则停汽后卸下阀盖总成即可更换新活塞环重复性使用等特点。

结构性能及原理

1、HSFJ41H/HSFZ41H活塞阀由阀体、阀盖、压盖、阀杆、阀塞、阀塞盖、活塞环、一体缸套(阀座)升杆螺母、平面轴承、手轮、伞齿轮等部件组成,由于轮旋转升杆式带动活塞使之在锥形缸套内外之间对位上下往复运动完成它的关闭与开启。
2、它的缸套结构锥形在缸套(阀座)锥圆形内根据适用介质分别堆焊了不锈合金钢或硬质合金,堆焊层硬度可达HRC40,经镗研磨而成。
3、阀塞与活塞环的密封结构具有金属与非金属的多层密封组成,当一道活塞环在长时间的使用操作中受磨损已调压至零位调压已失效时,因此第二道金属截止式锥形活塞起着同时密封作用,故此活塞阀的使用寿命长达普通阀门的数倍,所以在使用过程中无需特别保养而保持不漏,能实现了无泄漏管道的更佳启闭装置的选择,对节约能源减少劳力及环境污染具有明显的应用。

主要零件及材料

型号规格

通径
DN(mm)

试验压力 PN (MPa)
(1.6-6.4)

主要技术性能

阀门材料选用

壳体

密封

适用
介质

适用
温度
(℃)

阀体
阀盖
机架

活塞盖

阀杆
活塞

缸套
堆焊

垫料

丝杆
螺母

活塞盖
螺栓
 弹垫

手轮

HSFJ41H  HSFZ41H

40-600

2.4
3.75
6.0

1.76
2.75
4.4
(气密0.6)


蒸汽

油品
酸类等

120-
380

WCB
HT200
QT450-10
304
316
316L

WCB
304
316
  316L


2Cr13
304
 316
 316L

A102
(308)
(Y)合金

金属
不锈钢
缠绕
石墨


  H62

1Cr18Ni9Ti
(304)

灰铸铁
马钢

主要性能规范

型号规格

公称压力
PN(MPa)

试验压力 ps(MPa)

使用温度
≤(℃)

适用介质

壳体

密封

HSF41 H-FX-16C

1.6

2.4

1.76
(气密)
O.6

180-320℃

水、蒸汽、气、油品等

HSF41H-PPL-16P

280-320℃

HSF41W-FX-16P

180-320℃

水、蒸汽、气、油品等弱腐蚀介质类

HSF41W-PPL-16R

280-320℃

硝、醋酸类

HSF41W-SF-16R3

150-200℃

尿素等强腐蚀介质类

HSF41H-PTEF-16C

180-200℃

水蒸汽油品等

HSF41H-S×-16Z

120-180℃

水蒸汽、气等 (不耐油)







PNl.6法兰连接可调节活塞阀HsFJ41H/W-16-
主要连接尺寸及重量

公称压力PN(MPa)

公称通径
DN(mm)

尺寸 (mm)

重量
(kg)

L

D

D1

D2

b

Z-φd

H

H1

Do

1.6

40

200

145

110

85

18

4-φ18

190

230

160

12.5

50

230

160

125

100

20

4-φ18

205

245

180

16

65

290

180

145

120

20

4-φ18

245

305

200

26

80

310

195

160

135

22

8-φ18

285

365

240

35

100

350

215

180

155

24

8-φ18

320

405

280

32

125

400

245

210

185

26

8-φ18

340

415

320

64

150

480

280

240

210

28

8-φ23

410

510

350

110

200

600

335

295

265

30

12-φ23

530

650

450

168

250

650

405

355

320

32

12-φ25

560

700

500

245

300

750

460

410

375

34

12-φ25

670

850

550

580

350

780

520

470

435

38

16-φ25

680

870

600

670

400

914

580

525

485

40

16-φ30

820

1050

700

720

450

1050

640

585

545

40

20-φ30

1100

1250

带伞齿
轮传动
装置

1340

500

1150

705

650

608

44

20-φ34

100

1650

1400

600

1350

840

770

718

48

20-φ41

1480

1800

1750

说明: 1、(J)表示截止管道法兰连接长度尺寸;2、(Z)表示闸阀管道法兰连接长度尺寸:3、(A)表示美标法兰连接长度尺寸。

PN2.5法兰连接可调节活塞阀HSFJ41H/W-25-
主要连接尺寸及重量

公称压力 PN(MPa)

公称通径
DN(mm)

尺 寸(mm)

重量
(kg)

L

D

D1

D2

b

Z-φd

H

H1

D0

2.5

40

200

145

11O

85

18

8-φ18

200

240

160

14

50

230

160

125

100

20

8-φ18

215

255

180

19

65

290

180

145

120

22

8-φ18

255

315

200

30

80

31O

195

160

135

22

8-φ18

295

375

240

42

100

350

230

190

160

24

8-φ23

330

415

280

60

125

400

270

220

188

28

8-φ25

350

425

320

95

150

480

300

250

218

30

8-φ25

420

520

350

100

200

600

360

310

278

34

12-φ25

530

650

450

170

250

650

425

370

332

36

12-φ30

560

700

500

248

300

750

485

430

392

40

16-φ30

670

850

550

310

350

780

550

490

448

44

16-φ34

680

870

600

600

400

914

610

550

505

48

16-φ34

820

1050

700

760

450

1050

660

600

555

50

20-φ34



1250

带伞齿
轮传动
装置

1380

500

1150

730

600

610

52

20-φ41



1650

1500

600

1350

840

770

718

56

20-φ41



1800

1900



PN4.0法兰连接可调节活塞阀HSFJ41H/W-40-
主要连接尺寸及重量

公称压力  PN(MPa)

公称通径  DN(mm)

尺 寸(mm)

凹下部
分直径

凹下部分
高度和深度

重量
(kg)

L

D

D1

D2

b

Z-φd

H

H1

DO

D6

f1=f2

4.0

40

200

145

11O

85

18

4-φ1 8

200

240

160

76

3-4

14

50

230

160

125

100

20

4-φ18

215

255

180

88

3-4

18

65

290

180

145

120

22

8-φ18

255

315

200

110

3-4

28

80

310

195

160

135

22

8-φ18

295

375

240

121

3-4

40

1OO

350

230

190

160

24

8-φ23

330

415

280

150

3-4.5

55

125

400

270

220

188

28

8-φ25

350

425

320

176

3-4.5

78

150

480

300

250

218

30

8-φ25

420

520

350

204

3-4.5

124

200

600

375

320

282

38

12-φ30

530

650

450

260

3-4.5

195

250

650

445

385

345

42

12-φ34

560

700

500

313

3-4.5

295

300

750

510

450

408

46

16-φ34

670

850

550

364

3-4.5

650

350

780

570

510

465

52

16-φ34

680

870

600

422

4-5

760

400

914

655

585

535

58

16-φ41

820

1050

700

474

4-5

860

450

1050

680

61O

560

60

20-φ41



1250



带伞齿
轮传动
装置

1500

500

1150

755

670

612

62

20-φ48



1650



1700

600

1350

890

795

730

62

20-φ54



1800



2200

说明: 1、(J)表示截止管道法兰连接长度尺寸;2、(Z)表示闸阀管道法兰连接长度尺寸;3、(A)表示美标法兰连接长度尺寸。

PNl.6法兰连接可调节活塞阀HSFZ41H/W-16-
主要连接尺寸及重量

公称压力
PN(MPa)

公称通径
DN(mm)

尺 寸 (mm)

重量
(kg)

L

D

D1

D2

b

Z-φd

H

H1

DO

1.6

40

200

145

11O

85

16

4-φ18

200

240

160

12.2

50

250

160

125

1OO

16

4-φ18

215

255

180

18.5

65

265

180

145

120

18

4-φ18

255

315

200

27

80

280

195

160

135

20

8-φ18

295

375

240

40

100

300

215

180

155

20

8-φ18

330

415

280

50

125

325

245

210

185

22

8-φ18

350

45

320

85

150

350

280

240

21O

24

8-φ23

420

520

350

95

200

400

335

295

265

26

12-φ23

530

650

450

160

250

450

405

355

320

30

12-φ25

560

700

500

230

300

500

460

410

375

30

12-φ25

670

850

550

290

350

550

520

470

435

34

16-φ25

680

870

600

575

400

600

580

525

485

36

16-φ30

820

1040

700

735

PN2.5法兰连接可调节活塞阀HSFZ41H/W-25-
主要连接尺寸及重量

公称压力  PN(MPa)

公称通径
DN(mm)

尺 寸(mm)

重量
(kg)

L

D

D1

D2

b

Z-φd

H

H1

D0

2.5

40

200

145

110

85

18

4-φ18

200

240

160

13

50

250

160

125

100

20

4-φ18

215

255

180

18

65

265

180

145

120

22

4-φ18

255

315

200

28

80

280

195

160

135

22

8-φ18

295

375

240

41

100

300

230

190

160

24

8-φ23

330

415

280

55

125

325

270

220

188

8

8-φ25

350

425

320

90

150

350

300

250

218

30

8-φ25

420

520

350

100

200

400

360

310

278

34

12-φ25

530

650

450

165

250

450

425

370

332

36

12-φ30

560

700

500

238

300

500

485

430

390

40

16-φ30

670

850

550

300

350

550

550

490

448

44

16-φ34

680

870

600

585

400

600

610

550

505

48

16-φ34

820

1040

700

745

说明: 1、(J)表示截止管道法兰连接长度尺寸;2、(z)表示闸阀管道法兰连接长度尺寸;3、(A)表示美标法兰连接长度尺寸。
